服务流量监控

服务流量监控 #

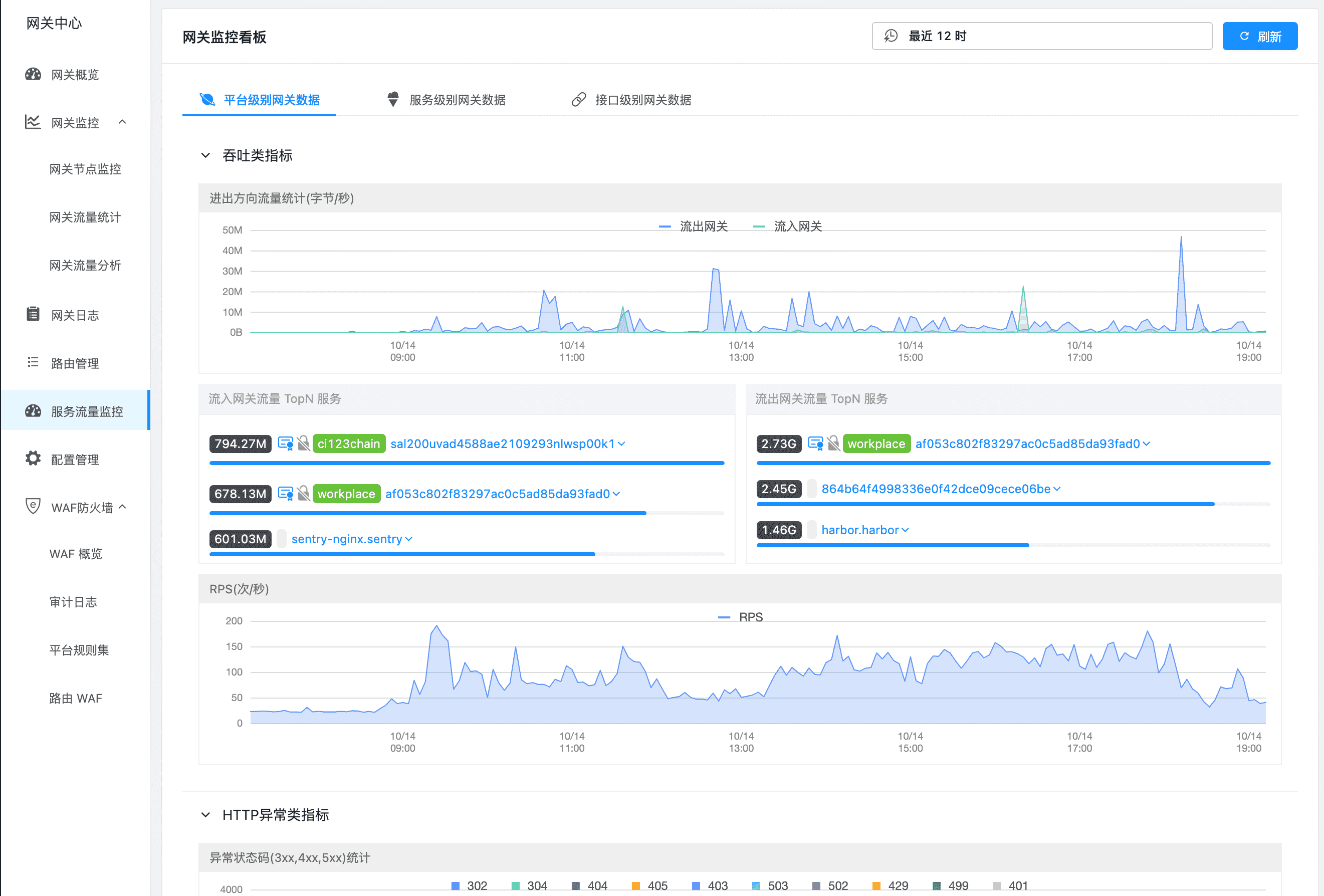

通过服务流量监控，我们可以看到三个级别的网关数据，其视角由大到小为：

  • 平台级别网关数据
  • 服务级别网关数据
  • 接口级别网关数据

image-20211014191635204

通过切换 Tab，我们可以查看不同视角的网关监控数据。

平台级别网关数据 #

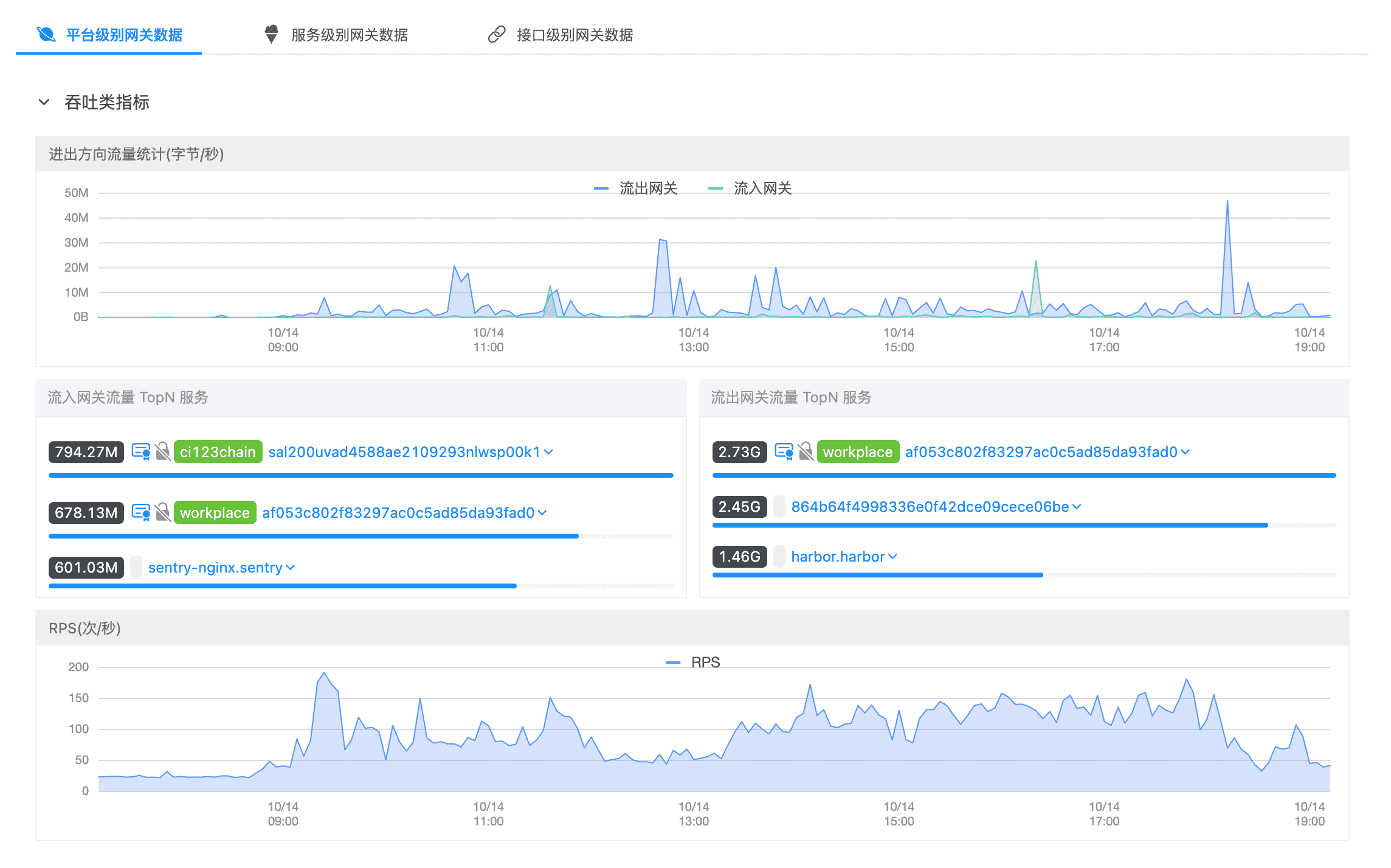

吞吐类指标 #

  • 进出方向流量统计
  • 网关流量流入、流出的服务排名
  • RPS信息

image-20211014191657083

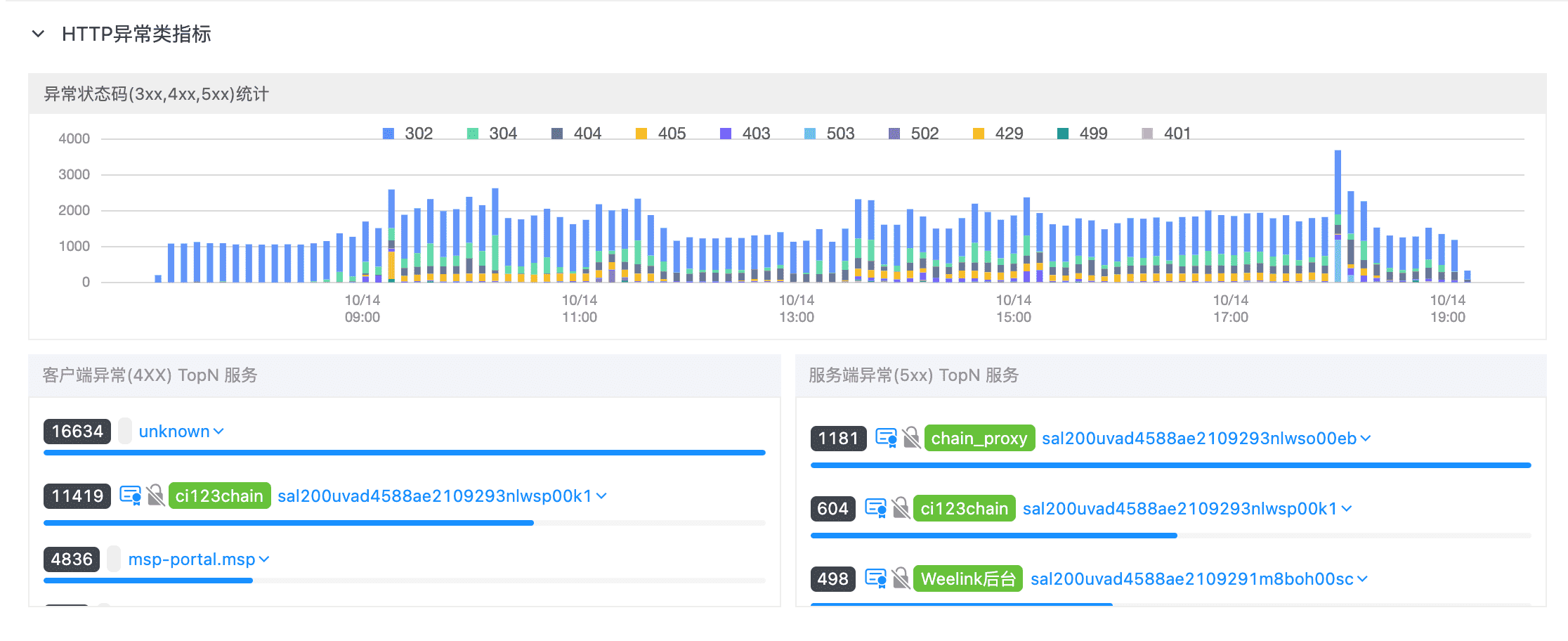

HTTP 异常类指标 #

可以查看经过网关的请求整体的异常状态码（3xx、4xx、5xx）分布情况，同时我们还可以看异常服务的排名情况，方便用户进一步定位高频异常服务。

image-20211014191803873

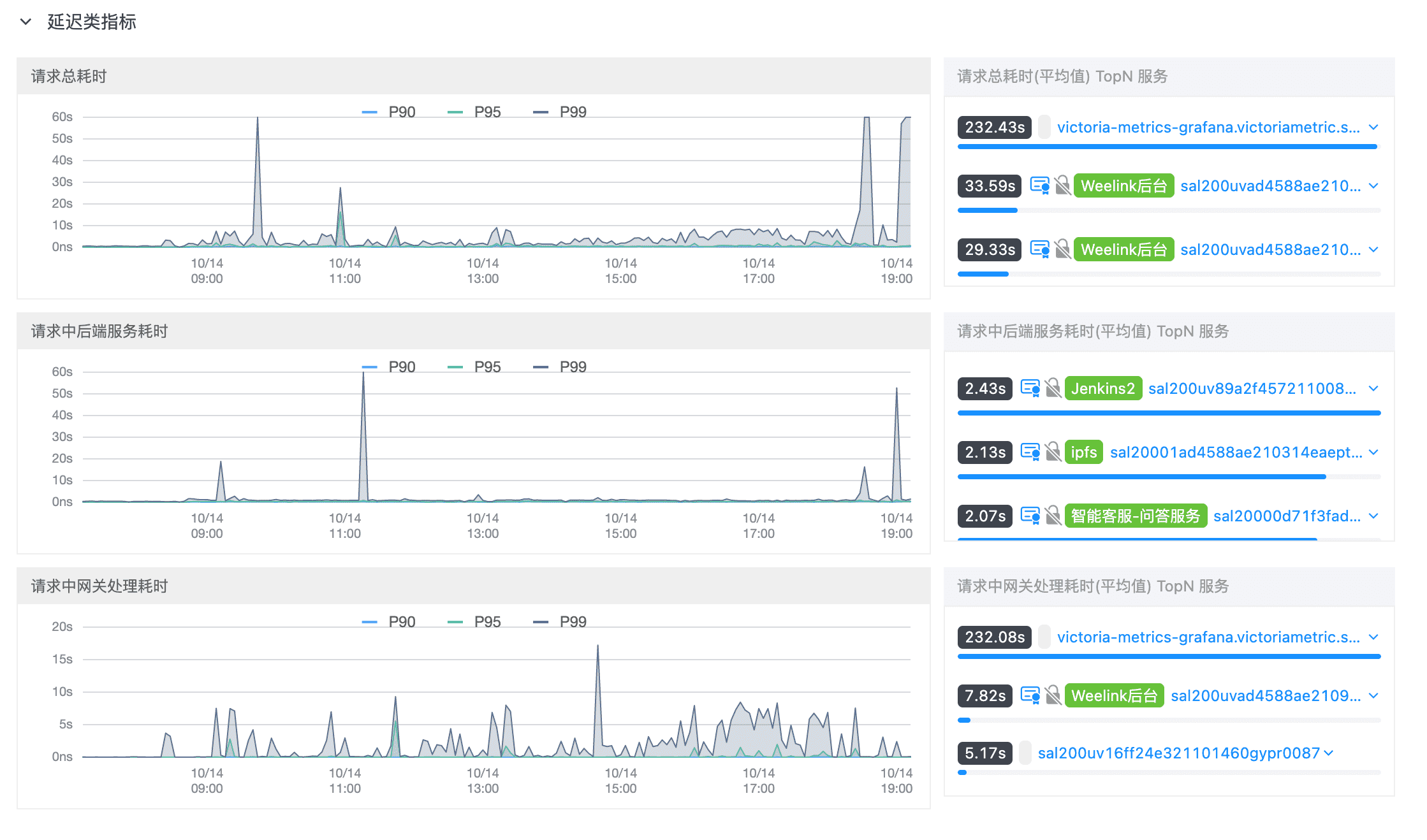

延迟类指标 #

延迟类指标展示了请求的：总耗时、后端服务耗时、网关处理耗时。同时列出高延迟服务排名，方便用户定位高延迟服务。

image-20211014191939192

服务级别网关数据 #

通过平台视角，我们可以定位出瓶颈服务。在服务视角，我们可以观测到该服务下的所有接口信息。

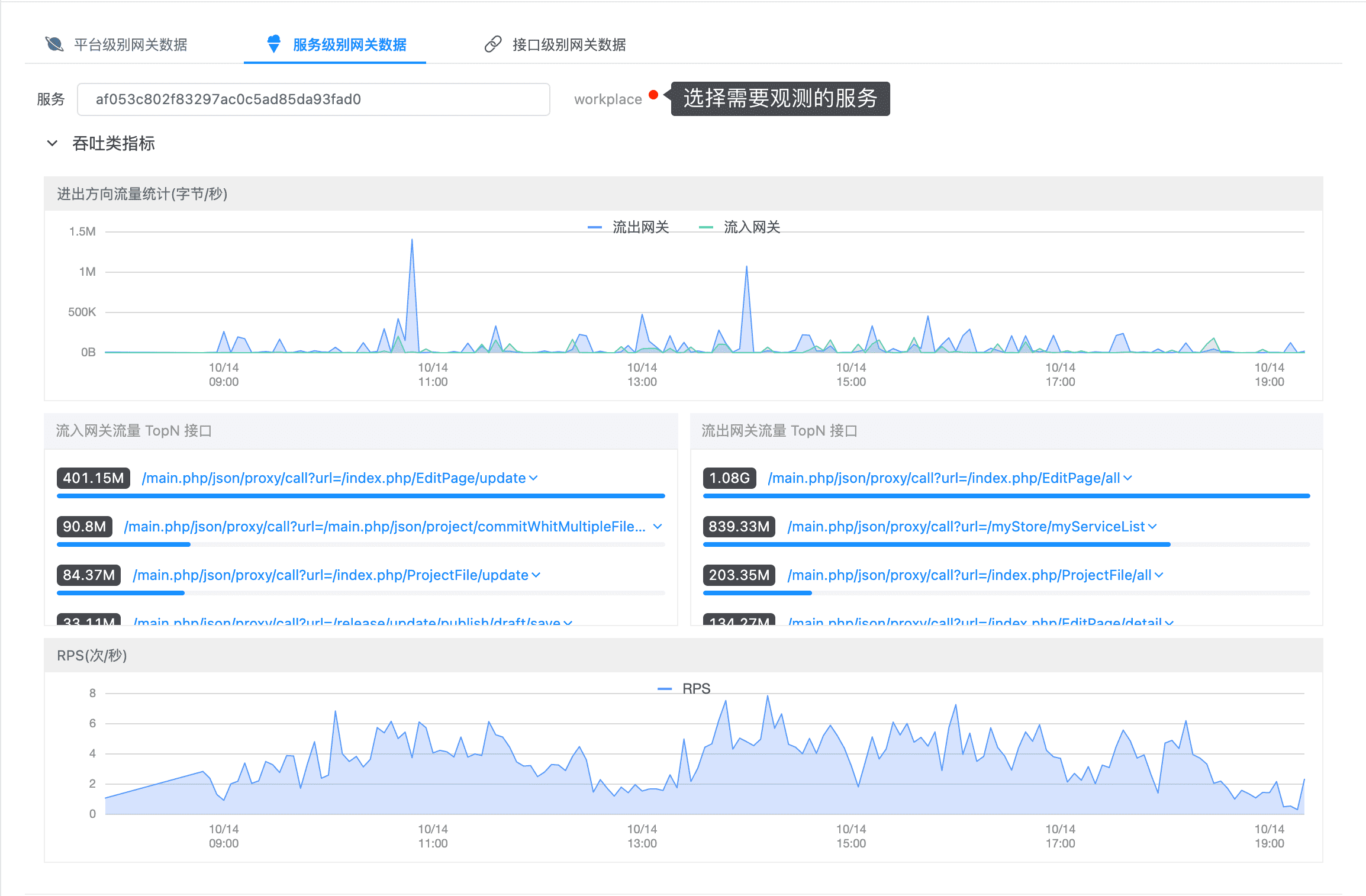

吞吐类指标 #

image-20211014192306332

相较于”平台视角“的吞吐类指标，这里可以观测到该服务的流量统计，同时会对高流量接口进行排序。

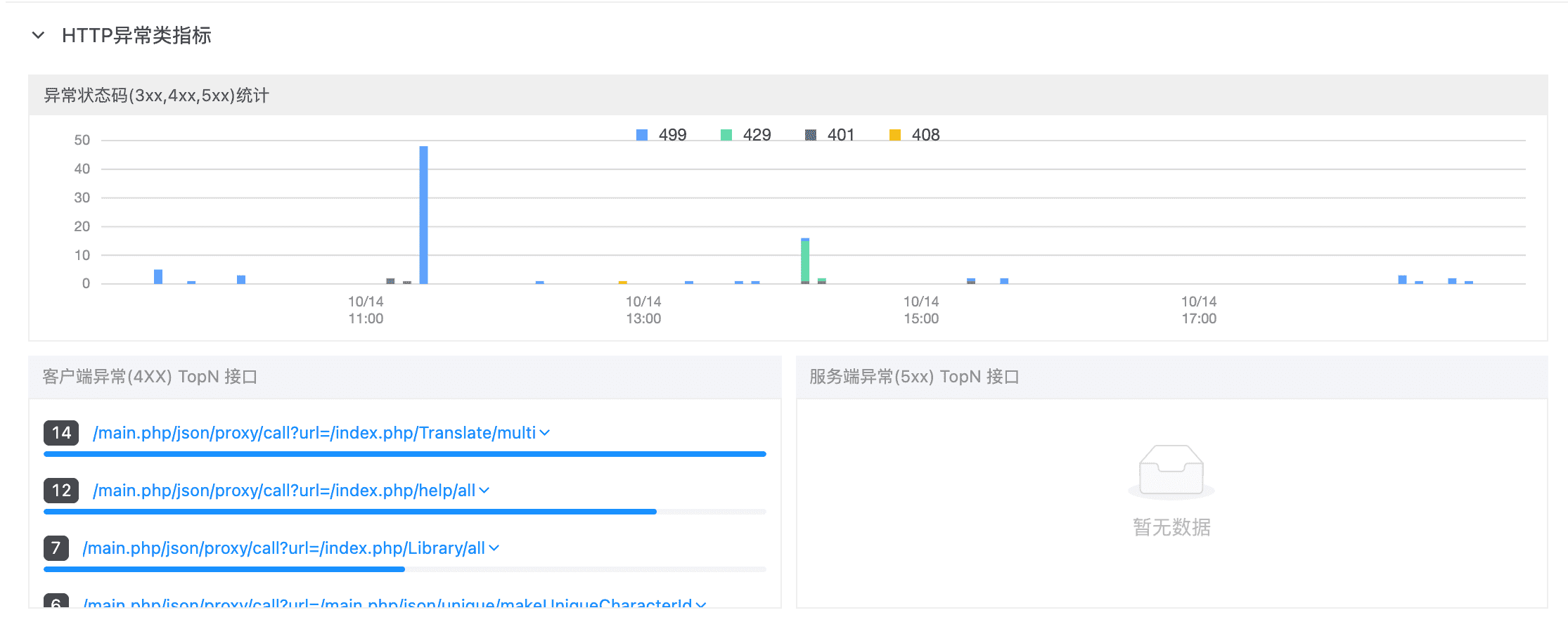

HTTP 异常指标 #

image-20211014192326818

相较于”平台视角“的HTTP异常指标，这里可以观测到该服务的HTTP异常状态码统计，同时会对高频异常接口进行排序。

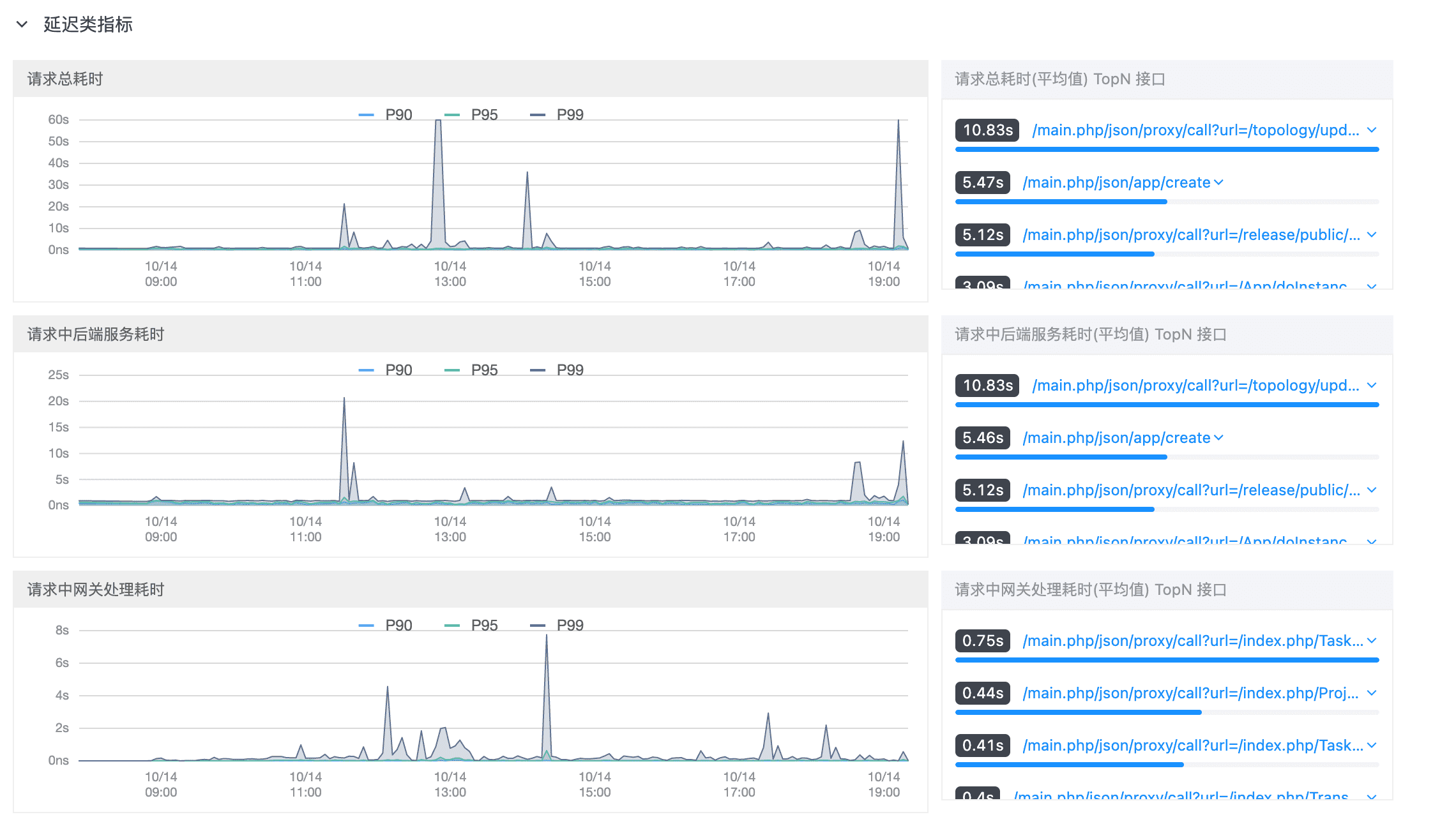

延迟类指标 #

image-20211014192336530

相较于”平台视角“的延迟类指标，这里可以观测到该服务的延迟指标，同时会对高延迟接口进行排序。

接口级别网关数据 #

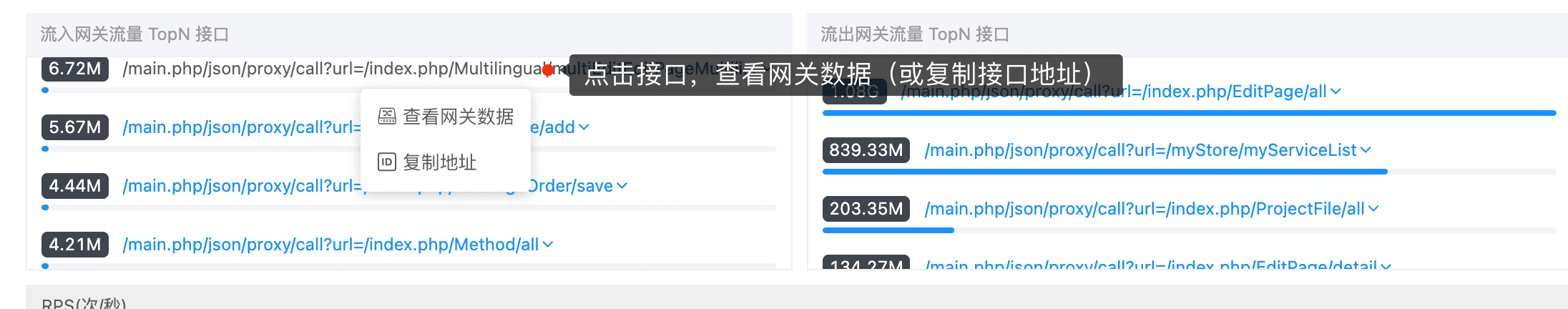

在”服务视角“中，我们看到了服务下的接口排名信息，通过点击对应的接口，我们可以进一步查看接口的网关数据信息。

image-20211014192656311

点击接口，查看网关数据

image-20211014192912327

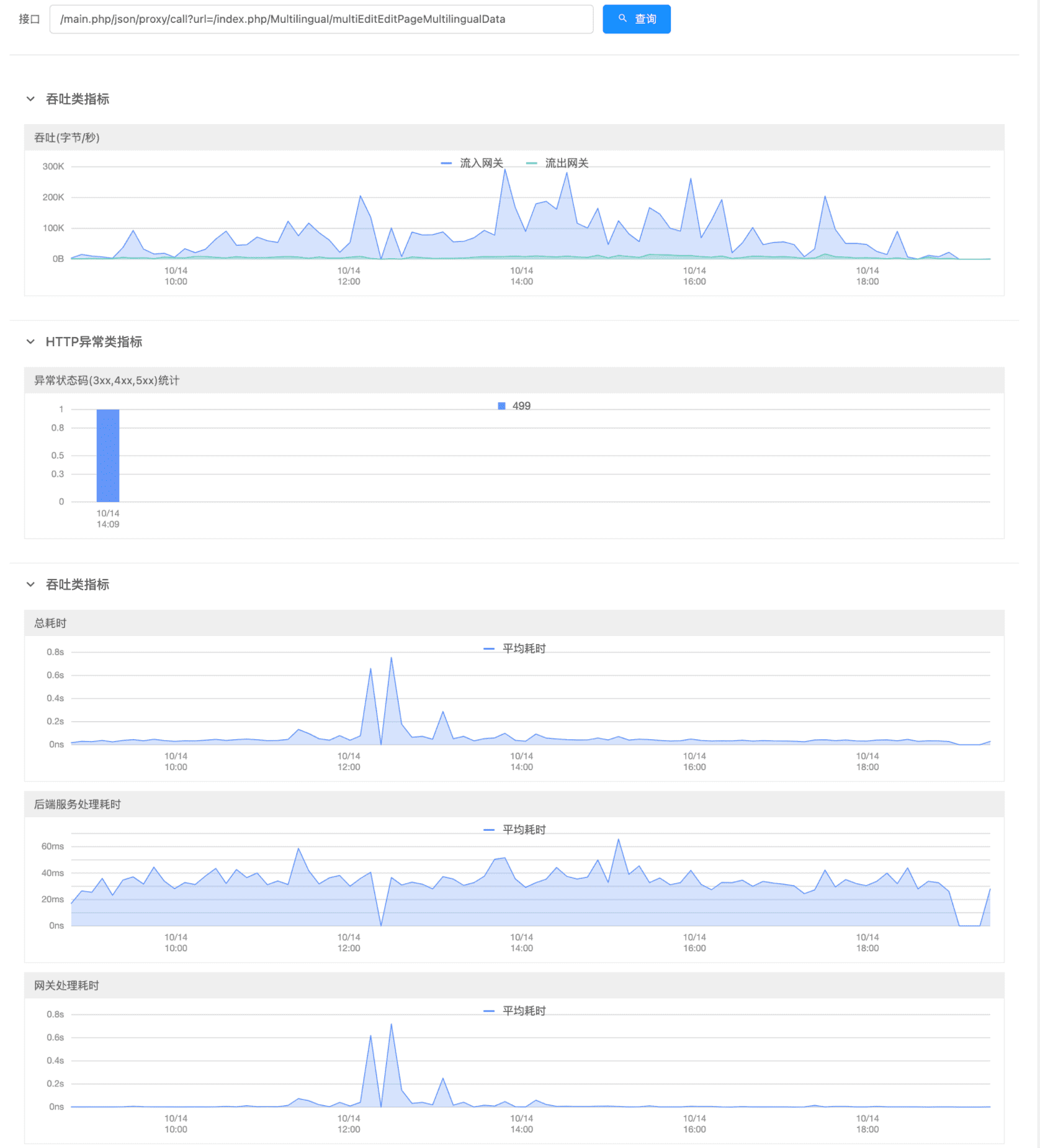

接口表现
